國六重汽汕德卡搶險救援消防車_CSC5140TXFJY90/S6型搶險救援消防車
作者：湖北楚勝汽車有限公司 來源：消防車廠家 日期：2021/5/19 16:26:04 人氣： 標簽：國六重汽汕德卡搶險救援消防車 CSC5140TXFJY90/S6型搶險救援消防車
159-7276-7978
一、整車描述
1、 概述

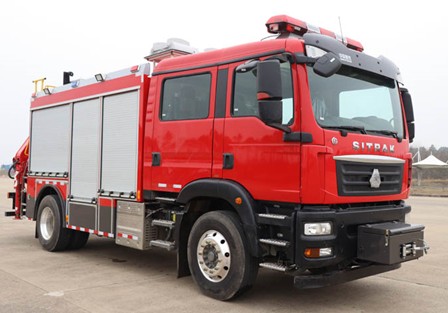

汕德卡搶險救援消防車采用中國重汽集團濟南商用車有限公司生產的ZZ5206N471GF5型二類汽車底盤，原廠駕駛室為雙排座，可載含駕駛員在內的乘員6人，該車駕乘舒適輕便。車輛配備原裝美國冠軍電動絞盤N16800XF,可牽引7左右噸物品, 采用日本本田發電機SHT11500,功率10KW,車頂還配有升降照明系統YZH4-5.0CF ,起升離地高度可達7.6米,車后配有江蘇徐工集團生產的液壓起重機 SQZ105D, 可起吊5噸左右物品,車內器材廂可放置不少于90件搶險救援器材。該車外形新穎，布置科學合理，操作方便，儀表顯示齊全；附件、工具配備齊全，并采用旋轉、抽拉等結構，布置緊湊，取用方便，使其更貼近消防實戰的需要。因此，該車是應急消防部隊和各類專職消防救援隊必備的理想特種消防車輛。
整車主體框架采用優質20#型鋼二氧化碳保護焊焊接而成，保證整體骨架結構強度高，牢固可靠；內部器材箱，采用高強度鋁合金型材搭建主體框架，裙邊采用整體防護，翻轉踏板結構，美觀可靠，箱體內表面使用帶有大花紋的經陽極氧化處理過的鋁合金板材蒙貼表面，角鋁包邊等工藝處理，保證器材箱性能的同時，具有美觀，輕便等特點。
按照消防實戰需要，根據消防操作程序，人性化設計，使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定所有隨車器材，器材布置合理、緊湊、裝夾牢固、標示醒目，兩個動作內可取用任何器材，可實現就近取放、多人操作，互不干涉。
面漆采用噴涂方式使用優質面漆，符合GB7258規定的GB/T3181《漆膜顏色標準》中R03大紅色要求。顏色為駕駛室和車體消防紅色，器材室內部為淺灰色，鋁制卷簾門鋁的顏色，底盤架為黑色，輪輞為銀色，擋泥板、保險杠為灰色。
整車消防性能符合GB7956要求；底盤通過國家強制性產品認證；發動機排放符合國VI標準。
2、 整車主要參數
名稱
技術參數及要求
備注
外廓尺寸
8680×2500×3570mm
發動機型號
MC07H.35-60
發動機功率
257kW
軸距
4500mm
驅動形式
4×2
最高車速
95km/h
排放標準
6870ml
GB17691-2018國Ⅵ
駕駛室
原廠駕駛室，四門；可乘6人
升降照明系統
（YZH4-5.0CF）
主燈功率4×1000W；離地高度7.6m
上海華度
液壓起重機
（SQZ105D）
最大額定起重量：5000kg；
安裝形式：后置式；
江蘇徐工集團
牽引絞盤
（N16800XF）
電壓：24VDC；
標定拉力：16800lbs（7560kgs）
速比：520 ：1
美國冠軍
發電機
（SHT11500）
額定電壓：220V/380V
額定功率：10kW
本田
二、底盤
1、 底盤主要參數
型號
ZZ5206N471GF5
制造商
中國重汽集團濟南商用車有限公司
發動機型號
MC07.31-60
發動機額定功率
228kw
發動機排量
6870ml
發動機排放標準
GB17691-2018國Ⅵ
驅動形式
4×2
軸距
4500mm
最大允許總重
18000kg
最小轉彎半徑
≤19m
變速箱
手動
2、乘員室
結構
平頭、四門，原裝雙排駕駛室
司乘人員數
2+4人
駕駛員位置
左置
設備
原車儀表板處設置消防操作儀表板及警燈控制盒，加裝
1、 警報器；
2、 附加電源開關；
三、 上裝結構
總體布置
整體式框架車廂，兩側對稱。車廂前部、中部及尾部的兩側為器材箱，車廂尾部安置液壓起重機。車廂兩側設鋁合金卷簾門；卷簾門下部設下翻門；車身右后側設爬梯。
器材箱
材質
車廂外骨架及外蒙皮均為優質鋼材（Q235A)，內骨架為高強度鋁合金型材，底板采用經陽極氧化處理的鋁合金板。
箱門
兩側卷簾門采用鋁合金帶鎖式結構，具有良好的密封性和防塵功能。
牌照架
采用金屬結構件固定，結實耐用。
踏板
卷簾門下裙部設置外翻式鋁型材踏板門，踏板啟、閉采用雙拉簧鉸鏈限位裝置雙重固定，安全性能可靠，后輪上方翻門車通過氣彈簧助力，下翻時符合GB11567規定，每個踏板承受重量≥150kg。
四、電氣設備附加電氣
獨立電路
輔助照明
器材箱均設有LED照明燈燈帶。
側爆閃燈
車身兩側安裝紅、藍爆閃燈。
駕駛室
警示裝置
紅色長排警燈1個，安裝在駕駛室頂部； 電子警報器1個，功率≥100W，安裝在駕駛室內，其控制盒在駕駛員前下方。
四、 車載器材
（一）主要部件
1.升降照明燈
舉升系統
YZH4-5.0CF
生產商
上海華度
照明燈功率
4×1000W
離地高度
7.6m
回轉角度
水平360°，垂直330°
升降桿型式
氣動
其它
帶控制柜
2.液壓起重機型 號
SQZ105D （江蘇徐工產）
最大額定起升質量
5000㎏
最大起升力矩
10.5T.M
最大液壓伸臂長度
8m（有效臂長7m）
最大工作高度
9m
回轉角度
370°
安裝形式
后置式
回轉范圍
360°
3.牽引絞盤型號
N16800XF-24V
生產商
美國冠軍
最大牽引力
16800lbs（7560kgs）
驅動型式
電動
鋼絲繩直徑
10.2mm
鋼絲繩長度
28m
4.發電機
型號
SHT11500
額定電壓
220V/380V
額定功率
10kW
配備
移動線盤和接地系統
啟動方式
可電啟動及手動啟動
六、表面處理
面漆
優質國產漆
顏色
車體外表面主色為RO3消防紅
七、隨車消防器材的布置和配備
1、器材布置
1
按照消防實戰需要，根據消防操作程序，就近取放。
2
使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定。
3
標示醒目，多人操作，互不干涉。
2. 器材配備
隨車器材明細表：
序號
名 稱
規 格
單位
數量
備注
1
原車工具及附件
套
1
見原車說明書
八、隨車文件（中文）
底盤合格證 底盤維修手冊
底盤使用說明書 隨車工具清單
消防車合格證 發動機號碼拓印件
消防車器材清單 消防車使用說明書
移交清單 車輛發票
自愿性認證證書復印件 水力性能測試報告
