【主要技術參數】

產品商標

炎帝牌

公告批次

336

產品名稱

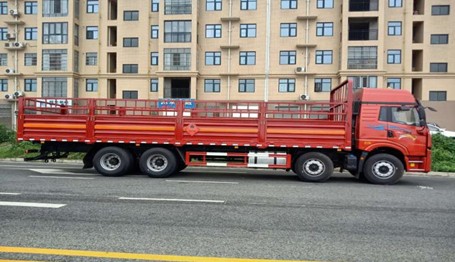

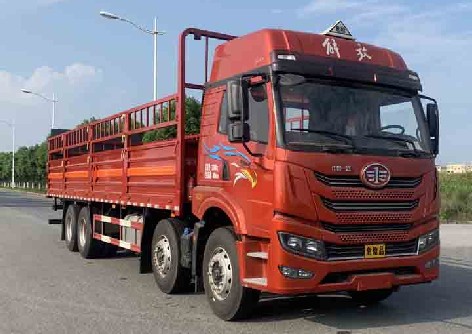

SZD5320TQP型氣瓶運輸車

產品號

ZR9TU6L9018

總質量(Kg)

32000

罐體容積(m3)

額定載質量(Kg)

20355,20420

外形尺寸(mm)

12000×2550×3550

整備質量(Kg)

11450

貨廂尺寸(mm)

9500×2400,2450×800

額定載客(人)

準拖掛車總質量(Kg)

駕駛室準乘人數(人)

3,2

載質量利用系數

接近角/離去角(°)

18/10

前懸/后懸(mm)

1375/2875

軸數

4

軸距(mm)

1900+4500+1350

軸荷(Kg)

6500/6500/19000(二軸組)

最高車速(Km/h)

80

其它

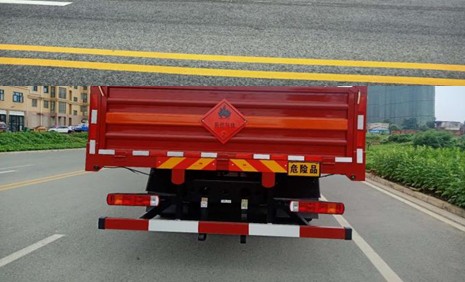

該車為危險品運輸車輛,用于運輸具有獨立容器包裝的易燃氣體(類項號為2.1);運輸具有獨立容器包裝的非易燃無毒氣體(類項號為2.2),運輸的氣瓶盛裝介質2.1項易燃氣體時,車輛左,右側及后部粘貼“易燃氣體”標示牌,運輸的氣瓶中盛裝介質2.2項非易燃無毒氣體時,車輛左,右側及后部粘貼“不燃氣體”標示牌.隨底盤選裝駕駛室前面罩、 前保險杠、前組合燈具、前霧燈等新風格,選裝箱體結構及無柵欄樣式.選裝液壓尾板,選裝液壓尾板時收起狀態的水平長度為298mm,尾板質量為550kg(不計整備質量之內).側/后防護材料為Q235,連接方式焊接連接,后防護截面尺寸(mm):120×60,離地高度470mm,選裝后部不帶尾板樣式時后防護裝置材料:Q235,連接方式為焊接,后防護截面尺寸(mm):120×60,下邊緣離地高490mm.僅采用裝配前輪盤式制動器、前置排氣管、子午線輪胎、后軸裝配空氣懸架、轉向輪安裝輪胎爆胎應急防護裝置、裝配有限速裝置,限速80km/h的底盤;該車安裝具有衛星定位功能的行駛記錄儀;ABS廠家及型號:上浙江萬安科技股份有限公司/VIE ABS-II.發動機與油耗值對應關系為(L/100km):CA6DL1-32E5/37.2.該車可選裝ETC車載裝置.

【底盤技術參數】

底盤型號

CA1320P1K2L7T4BE5A80

底盤名稱

平頭柴油載貨汽車底盤（二類）

商標名稱

解放牌

生產企業

中國第一汽車集團有限公司

外形尺寸(mm)

11670,11525×2500,2550×2910,3270

輪胎數

12

接近角/離去角(°)

18/12

輪胎規格

12R22.5

鋼板彈簧片數

3/3/-

前輪距(mm)

1964/1964

燃料種類

柴油

后輪距(mm)

1860/1860,1900/1900

排放標準

GB17691-2005國Ⅴ,GB3847-2005

發動機型號

發動機生產企業

排量(ml)

功率(Kw)

CA6DL1-32E5

中國第一汽車集團有限公司

7700

238
